【インデックスレジスタとBMOVでの読出、保存】

品種ごとの数値パラメータが下記とする。

【読出と保存の処理】

下記の2行となる。

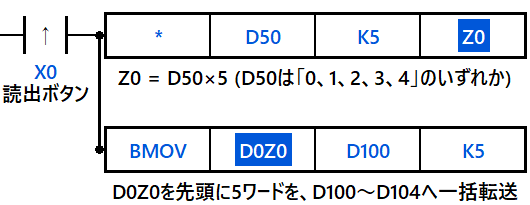

D50に、読み出したい品種番号0～4を格納する。
1品種あたり5ワードを使用するため、D50を5倍した値をZ0へ格納する。例えば、「D50＝2ならZ0＝10」になる。

D50	0	1	2	3	4
Z0	0	5	10	15	20

Z0＝10のとき、「D0Z0の参照先はD0+10＝D10」となる。そのため、BMOV命令が、「D10～D14をD100～D104へ一括転送」となる。

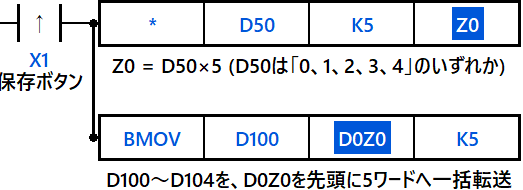

BMOVの転送元と転送先を読出の処理とは逆にする。要は、2行目の「D0Z0」と「D100」の並びを入れ替える。

・パラメータを追加する可能性がある場合、続き番号を空きデバイスとして確保しておく。

・説明に使用したインデックスレジスタとBMOVの使い方はこちら↓

【PLCのインデックスレジスタ】

【PLCのBMOV命令】
